變壓器套管的用途：是將變壓器線圈的引線分別引到油箱外面的絕緣裝置，它既是引線對油箱的絕緣，又是引線的固定裝置。在變壓器運行中，套管長期通過負載電流，當外部短路時通過短路電流。因此對變壓器套管有以下要求： ① 必須具有規定的電氣強度和足夠的機械強度。 ② 必須具有良好的熱穩定性，并能承受短路時的瞬間過熱。 ③ 外形小、重量輕、密封性能好、通用性強和便于維修。套管的外部構造包括：接線板、引線接頭、防雨罩、油表、油塞、油枕、上瓷套、末屏、吊環、取油閥、銘牌、放氣塞、連接套管、下瓷套、均壓球。內部構造： 1 ．以油浸漬的電纜紙和鋁箔均壓電極組成的多層圓柱形電容芯子作為主絕緣，瓷件作為外絕緣及變壓器油的容器。 2 ．套管為全密封結構，其內部的變壓器油為獨立系統，不受大氣影響。 3 ．套管的整體連接采用強力彈簧機械緊固，既保證密封，又可補償由于溫度變化而引起的各部件長度變化。套管頭部的油枕用來調節因溫度變化而引起的油體積變化，使套管內部免受大的壓力。油枕上的油表供運行時監視油面。尾部均壓球的作用是改善電場分布，從而縮小套管尾部與接地部位和線圈的絕緣距離。油紙電容式套管末屏上引出的小套管是供套管介損試驗和變壓器局部放電試驗用的，正常運行中小套管應可靠接地，拆卸末屏小套管時須防止小套管導桿轉動和拉出，以免發生引線斷線或極板上的引出銅皮損壞。

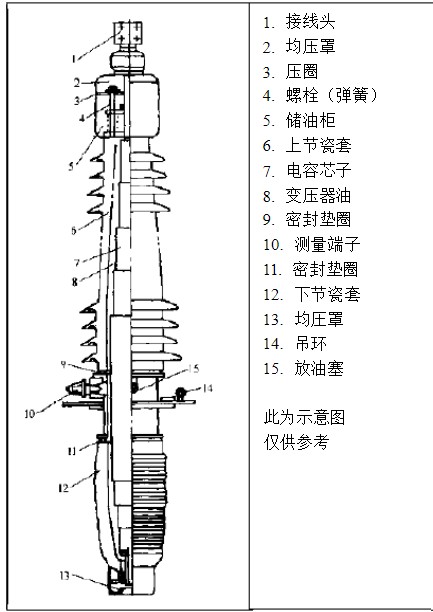

套管為將變壓器內部線圈（及其引線）引出變壓器箱體外部，需使用套管作為出線的裝置。套管按其住絕緣分為電容式套管和非電容式套管；電容式套管又可分為：膠粘紙式、膠浸紙式、油浸紙式、澆注樹脂式、其它氣體或液體絕緣式；非電容式套管可分為：氣體絕緣、液體絕緣、澆注樹脂絕緣、復合絕緣。電容式套管結構如下：

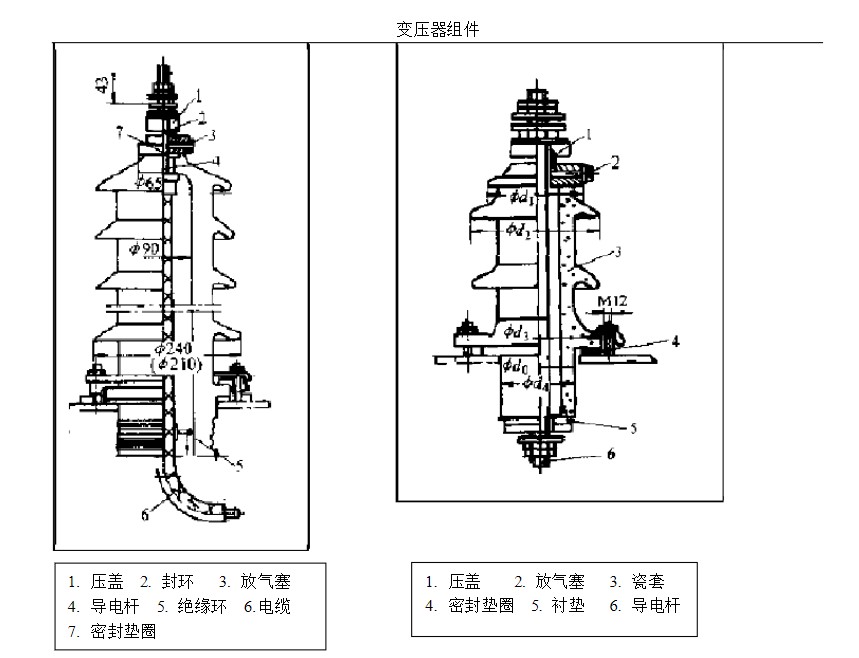

安裝孔內繞組引線連接的電纜放入在電纜接線頭的用釬焊將電纜和電纜接頭焊在一起；將連好的電纜接頭從銅管下部穿入，釘固定后再連接接頭的其它部分從上端拉出，用具體結構見上注意：套管起吊請嚴格按使用說明書中起吊方式行操作。主要見右圖套管如果儲存時間較長，應豎直放置。純瓷套管結構一般比較相同，具體見下圖。
